喬本印刷機電路板維修，對待修的電路板，首先應對其進行目測。必要時還要借助于放大鏡觀察。主要看：
1、是否有斷線和短路處;尤其是電路板上的印制板連接線是否存在斷裂,粘連等現象;
2、有關元器件如電阻,電容,電感,二極管,三極管等是否存在斷開現象;
3、是否有人修理過?動過哪些元器件?是否存在虛焊,漏焊,插反插錯等問題。
排除上述狀況后，這時候先用萬用表測量電路板電源與地之間的阻值，通常電路板的阻值不應小于70Ω.若阻值太小，才幾或十幾歐姆。說明電路板上有元器件被擊穿或部分擊穿,就必須采取措施將被擊穿的元器件找出來.具體辦法是給被修板加電(注意!此時一定要搞清該板的工作電壓的電壓值與正負極性,不可接錯和加入高于工作電壓值.否則將對待修電路板有傷害!老故障沒排除,又增新毛病!用點溫計測電路板上各器件的溫度，溫度升的較快較高的視為重點懷疑對象。
1、直流等效電路分析法
在分析電路原理時，要搞清楚電路中的直流通路和交流通路。直流通路是指在沒有輸入信號時，各半導體三極管、集成電路的靜態偏置，也就是它們的靜態工作點。交流電路是指交流信號傳送的途徑，即交流信號的來龍去脈。
在實際電路中，交流電路與直流電路共存于同一電路中，它們既相互聯系，又互相區別。
直流等效分析法，就是對被分析的電路的直流系統進行單獨分析的一種方法，在進行直流等效分析時，完全不考慮電路對輸入交流信號的處理功能，只考慮由電源直流電壓直接引起的靜態直流電流、電壓以及它們之間的相互關系。

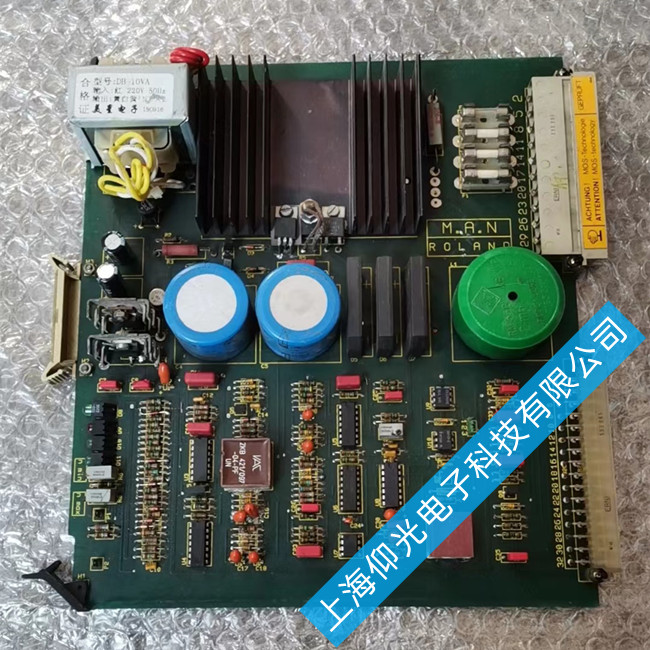

喬本印刷機電路板維修機型:A266P、SA551、552、551系列印刷機電路板維修、膠印機、輪轉機電路板維修、模切機、 折頁機電路板維修以及其它印刷前/印刷后設備電路板維修
(主馬達驅動控制板維修、電源板維修、CPU板、通訊板、油壓、供油控制板、印刷機水墨控制板、折頁機控制板、印刷機氣泵信號控制器、水輥電機控制板、電機控制器顯示器、光柵尺、編碼器、變頻器、曬板機電路板、堆積機電路板、照排機主板、光電板、打字機主板、配頁機電路板、輸入/輸出控制板。 張力箱驅動器、墨輥驅動器、紙杠電機驅動器、風機驅動板、AD板。)
